有5個引腳的環形線圈電感有何特殊之處
2019-09-06 17:10:02
環形線圈電感作為常規的電感產品之一，在很多電路中都會用到。
專業電感生產商谷景電子生產了不少常規的環形線圈電感，而今日要說的這款環形線圈電感則是相當特殊。
這款環形線圈電感作為特殊的定制產品，使用了2組線繞制而成，一組為漆包線，一組為三層絕緣線，使用的線徑都相對較細，在繞制上面相當考驗廠家的技術。

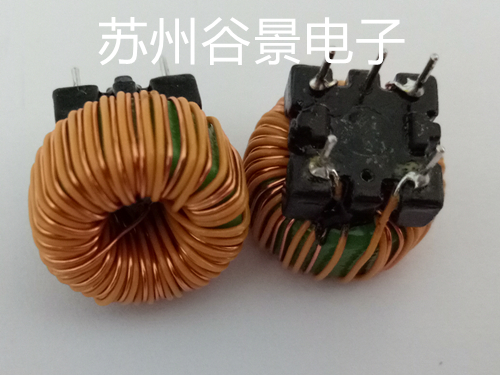

這款環形線圈電感除去繞制較為復雜之外，其最有意思的，還是要算環形電感的底座。電感底座為正方形。由于是使用2組繞線生產的共模電感，理論上，這款環形線圈的底座應該只4個引腳。但是實際上，電感的底座卻存在有5個引腳。
底座中有4個引腳與2組繞線相連接，而還有一個則是“空腳”，或者可以說是不通電的腳。空腳用于防止員工在安插環形電感時分不清1-4腳的具體位置，所以多出一腳主要作用便是防呆。除此之外，底座有5個引腳，能夠更好的將這款環形電感固定在電路板上。
蘇州谷景電子有限公司，專注于設計、研發、銷售高品質功率繞線電感，高頻電感，鐵氧體電感以及相關安規器件電感，并提供完善的技術服務與專業的解決方案。
